拉線位移編碼器運用鐘表齒輪機械原理
新聞來源：原創文章出自濟南精量電子科技 發布時間：2023-5-10 10:30:32 點擊量：1896

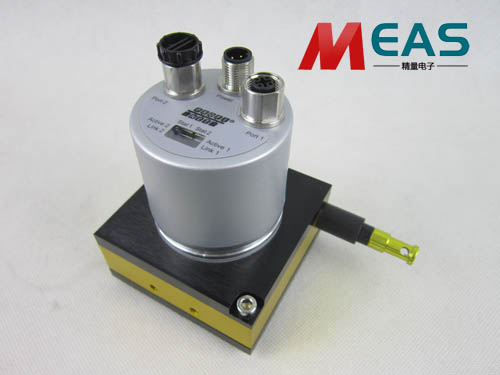

拉線位移編碼器運用鐘表齒輪機械原理
拉線位移編碼器中的單圈絕對值編碼器是以轉動中測量光電碼盤各道刻線，以獲取唯一的編碼，當轉動超過360度時，編碼又回到原點，這樣的編碼只能用于旋轉范圍360度以內的測量。多圈絕對值編碼器：測量旋轉超過360度范圍時使用，用到編碼器生產運用鐘表齒輪機械原理，當中心碼盤旋轉時，通過齒輪傳動另一組碼盤。在單圈編碼的基礎上再增加圈數的編碼，以擴大編碼器的測量范圍，它同樣是由機械位置確定編碼，每個位置編碼唯一不重復，而無需記憶。
拉線位移編碼器一般情況下都要帶電監測。如果編碼器能拆下來最好，上電后用手轉動編碼器，伺服電機如果能根據編碼器數值的變化運動證明是好的，如果上電后用手轉動，數值不變化或者變化無規律就是壞的，絕對值編碼器型拉繩位移傳感器可方便加工四線制輸出線路，相對于二線制輸出或者三線制輸出具有更好的抗干擾性能，在工業現場也有不少應用。
