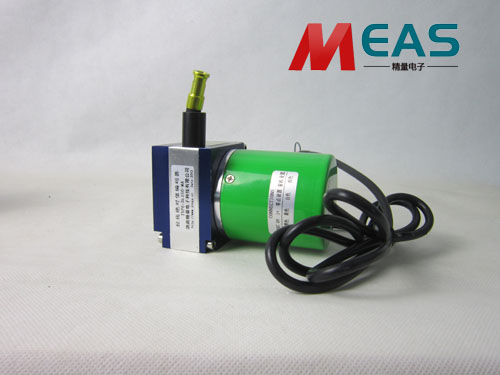

如何來正確分析拉線編碼器的精度問題
新聞來源：原創文章出自濟南精量電子科技 發布時間：2021-2-23 15:33:27 點擊量：2302
1、拉繩編碼器的測量元件是電位器的，它的精度與電位器有關。電位器可以是0.3%，0.15%，0.1%等精度，加上線輪的偏心（±0.02mm），如果是電流輸出，還有電壓/電流轉換誤差，以及裝配誤差，實際精度難以與電位器相等。可以在電位器的精度上加0.05%，以此為依據給客戶參數。
2、還有一種就是拉繩編碼器的另一種測量元件-編碼器，其精度是很好計算出來的。常用的編碼器有每轉3600和每轉5000的脈沖數，如客戶要求0.05mm的分辨率，如選用3600線的（每轉3600脈沖數的編碼器），則每轉的行程應不超過180mm，換算成線輪的直徑應是（180/3.1415926）-0.7或1=56.59或56.29mm，做成標準的線輪56mm就能達到客戶的要求。當然，如果客戶要求行程長，需要用大的線輪，就應該選用5000線的編碼器，再算一下分辨率。
